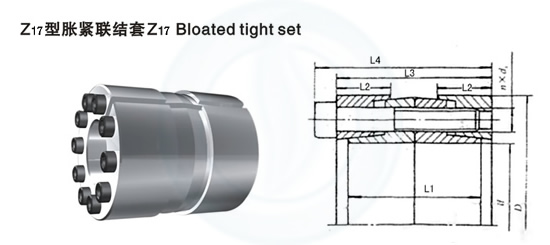

基本尺寸（mm）Dimensions

额定负荷

内六角螺钉

胀套与轴结合面上的压力pt
N/mm2

胀套与轮载结合面上的压力pt
N/mm2

重 量
kg

d

D

L1

L2

L3

L4

转矩Mt
kN

轴向力Ft
kN．m

d1

n

MA
N．m

100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
320
340
360
380
400
420
440
460
480
500
520
540
560
580
600

145
155
165
180
190
200
210
225
235
250
260
285
305
325
355
375
405
425
455
475
495
515
545
565
585
605
630
650
670
690
710

66
66
66
76
76
76
76
86
86
102
102
110
110
110
130
130
154
154
178
178
178
178
202
202
202
202
202
202
202
202
202

28
28
28
33
33
33
33
38
38
46
46
50
50
50
60
60
72
72
84
84
84
84
96
96
96
96
96
96
96
96
96

76
76
76
86
86
86
86
98
98
114
114
122
122
122
146
146
170
170
198
198
198
198
226
226
226
226
226
226
226
226
226

86
86
86
96
96
96
96
110
110
126
126
136
136
136
162
162
188
188
216
216
216
216
246
246
246
246
246
246
246
246
246

10.3
12.7
15.5
20.1
21.6
27.0
31.0
38.3
47.3
57.0
67.6
90.7
99.0
120.6
180.5
215
276
293
372
393
414
507
517
540
564
685
712
740
822
851
880

206
232
258
310
310
361
387
451
526
601
676
825
825
928
1289
1433
1724
1724
2069
2069
2069
2413
2348
2348
2348
2740
2740
2740
2935
2935
2935

M10
M10
M10
M10
M10
M10
M10
M12
M12
M12
M12
M14
M14
M14
M16
M16
M18
M18
M18
M18
M18
M18
M20
M20
M22
M22
M22
M22
M20
M20
M20

8
9
10
12
12
14
15
12
14
16
18
16
16
18
18
20
20
20
24
24
24
28
24
24
24
28
28
28
30
30
30

83
83
83
83
83
83
83
145
145
145
145
230
230
230
355
355
485
485
485
485
485
485
690
690
690
690
690
690
690
690
690

83
85
86
83
77
84
84
82
90
82
88
90
83
86
94
97
93
87
86
81
77
86
70
67
64
72
69
67
69
66
64

67
71
74
69
65
73
74
70
78
69
75
77
72
76
80
84
78
75
72
69
66
74
59
57
55
63
60
58
60
59
57

4.5
4.9
5.3
7.3
7.8
8.2
8.7
11.6
12.2
16.7
17.4
22.3
24.1
25.8
38.2
40.6
58.6
61.8
85.0
89.2
93.4
97.5
128.9
134.1
139.3
144.5
157.6
163.1
168.6
174.0
179.5

  注：Z17B型胀紧联结套螺钉的机械性能等级为12.9级。
