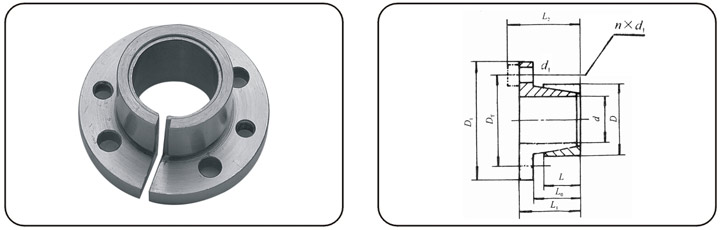

Z14型胀套(JB/T7934-1999)

商品详细介绍
详细参数

Z14型胀套基本尺寸和参数
基本尺寸								额定负荷		内六角螺钉			胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	重量G （Kg）
d	D	D_T	D1	L	L0	L1	L2	Mt	Ft	d1	n	MA(N.m)	胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	重量G （Kg）
14	25	33	42	16	20	26	30	64	9.20	M4	4	2.9	109	61	0.091
16	25	33	42	16	20	26	30	74	9.20	M4	4	2.9	95	61	0.082
18	25	33	42	16	20	26	30	82	9.20	M4	4	2.9	85	61	0.072
19	25	33	42	16	20	26	30	87	9.20	M4	4	2.9	80	61	0.068
20	30	39	50	16	20	26	31	150	15.00	M5	4	6	124	82	0.113
22	30	39	50	16	20	26	31	165	15.00	M5	4	6	113	82	0.110
24	30	39	50	16	20	26	31	180	15.00	M5	4	6	104	82	0.088
25	36	45	55	16	20	26	31	187	15.00	M5	4	6	100	69	0.144
28	36	45	55	16	20	26	31	210	15.00	M5	4	6	89	69	0.121
30	36	45	55	16	20	26	31	225	15.00	M5	4	6	83	69	0.105
32	42	51	62	16	20	28	33	240	15.00	M5	4	6	77	59	0.200
35	42	51	62	16	20	28	33	260	15.00	M5	4	6	71	59	0.173
36	42	51	62	16	20	28	33	270	15.00	M5	4	6	69	59	0.162
38	44	54	66	16	20	28	34	400	21.0	M6	4	10	93	80	0.182
40	48	58	70	16	20	28	34	425	21.0	M6	4	10	88	73	0.223
42	48	58	70	16	20	28	34	446	21.0	M6	4	10	83	73	0.191
45	55	67	82	20	25	35	43	875	38.90	M8	4	25	115	94	0.400
48	55	67	82	20	25	35	43	935	38.90	M8	4	25	107	94	0.350
50	62	74	89	20	25	35	43	974	38.90	M8	4	25	103	83	0.500
55	62	74	89	20	25	35	43	1070	38.90	M8	4	25	94	83	0.410
60	72	84	99	20	25	35	43	1165	38.90	M8	4	25	86	71	0.580
65	72	84	99	20	25	35	43	1265	38.90	M8	4	25	79	71	0.460
注：Z14型胀紧联结套螺钉的机械性能等级为8.8级
