特性
Z5型胀紧套与Z4型比较各锥环锥度相同，且内环中间有凸缘，便于拆卸。Z5型结合面较长，锥度较小，用于传递较大载荷和对中精度要求较高的场合。

商品详细介绍
详细参数

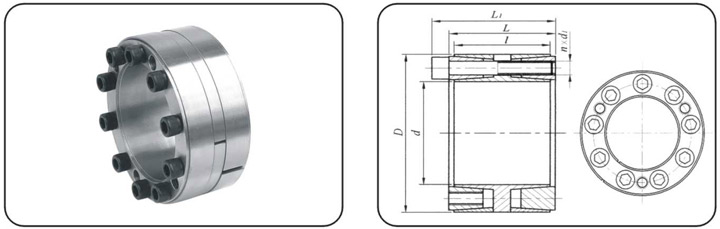

Z5型胀套基本尺寸和参数
规格 d×D	基本尺寸							额定负荷		胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	螺钉的拧紧力矩MA(N.m)	重量G （Kg）
规格 d×D	d	D	I	L	L1	d1	n	Ft	Mt	胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	螺钉的拧紧力矩MA(N.m)	重量G （Kg）
100×145	100	145	60	65	77	M12	10	288	14.4	192	132	145	4.1
110×155	110	155	60	65	77	M12	10	288	15.8	175	123	145	4.4
120×165	120	165	60	65	77	M12	12	346	20.8	192	139	145	4.8
130×180	130	180	68	74	86	M12	15	433	28.1	193	139	145	6.5
140×190	140	190	68	74	86	M12	18	519	36.3	214	157	145	7
150×200	150	200	68	74	86	M12	18	519	39	200	150	145	7.4
160×210	160	210	68	74	86	M12	21	606	48.5	219	167	145	7.8
170×225	170	225	75	81	95	M14	18	712	60.6	215	162	230	10
180×235	180	235	75	81	95	M14	18	712	64.1	203	155	230	10.6
190×250	190	250	88	94	108	M14	20	792	75.2	178	135	230	14.3
200×260	200	260	88	94	108	M14	24	950	95	203	156	230	15
210×275	210	275	98	104	120	M16	18	970	102	187	142	355	17.5
220×285	220	285	98	104	120	M16	18	990	109	183	141	355	19.8
240×305	240	305	98	104	120	M16	24	1318	158	222	176	355	21.4
250×315	250	315	98	104	120	M16	24	1340	167.5	215	170	355	22
260×325	260	325	98	104	120	M16	25	1370	178	215	172	355	23
280×355	280	355	120	126	144	M18	24	1590	222.5	188	149	485	35.2
300×375	300	375	120	126	144	M18	25	1650	248	183	145	485	37.4
320×405	320	405	135	142	162	M20	25	2140	344	192	152	690	51.3
340×425	340	425	135	142	162	M20	25	2140	365	181	144	690	54.1
360×455	360	455	158	165	187	M22	25	2670	480	176	139	930	75.4
380×475	380	475	158	165	187	M22	25	2670	508	166	133	930	79
400×495	400	495	158	165	187	M22	25	2670	535	158	128	930	82.8
420×515	420	515	158	165	187	M22	30	3200	673	181	147	930	86.5
450×555	450	555	172	180	204	M24	30	3700	832.5	175	142	1200	112
480×585	480	585	172	180	204	M24	32	3950	948	175	143	1200	119
500×605	500	605	172	180	204	M24	32	3950	988	168	139	1200	123
530×640	530	640	190	200	227	M27	30	4320	1145	157	130	1600	151
560×670	560	670	190	200	227	M27	30	4320	1210	148	124	1600	160
600×710	600	710	190	200	227	M27	32	4610	1380	147	124	1600	170
注：Z5型胀紧联结套螺钉的机械性能等级为12.9级
